- 产品信息

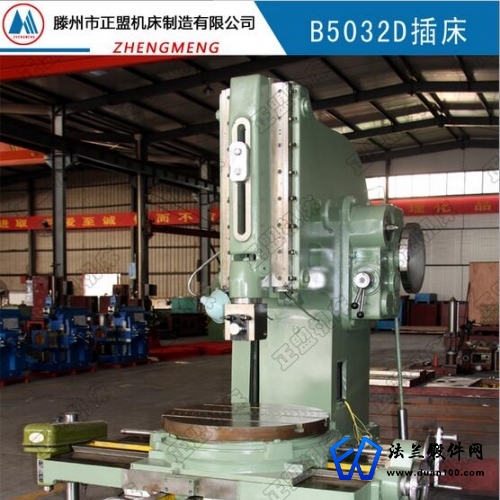

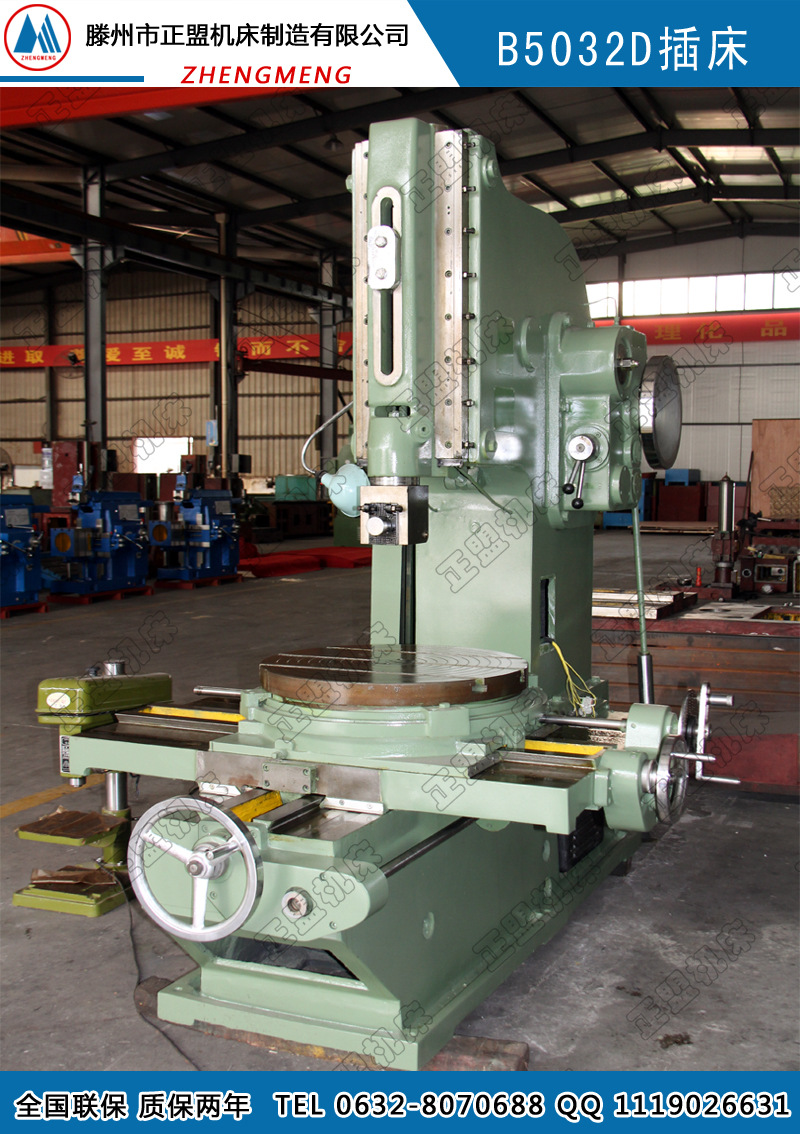

- 名称：B5032D插床
- 品牌： 正盟机床
- 库存： 现货
- 颜色： 可定做
- 产品特点
-
-
本机床用于插削平面、成型面及键槽等，并能插倾斜度在10°范围内的模具等工作物，适用于单个或小批量生产的企业。
本机床的工作台具有三种不同方向的进给（纵向、横向和回转），故工作物经过一次装夹后，在本机床加工几个表面。
机床具有滑枕往复运动的液压传动机构与工作台液压进给装置。滑枕在每次行程中速度不变，滑枕运动速度与工作台的移动均可作无级调整。液压操纵台具有对滑枕换向给油的换向机构，工作台除有液压与手动进给外，尚且有单独电动机传动的纵向、横向与回转的快速移动。采用液压进给的插床，是当工作结束转返回的瞬间进给，因此优于机械插床采用的鼓轮进给。
-
技术规格 MAIN SPECIFICATIONS
|
加工范围 |
Work range |
B5020D |
B5032D |
|
最大插削长度 |
Max.slotting length |
200mm |
320mm |
|
工件最大加工尺寸(长*宽) |
Max.dimensions of wodplece(L*H) |
485*200mmm |
600*320mm |
|
工件最大重量 |
Max.weight of workpiece |
400kg |
500kg |
|
最大切削力 |
Max.cutting force |
5500N |
7500N |
|
滑枕往复次数 |
No.of strokes per minutem |
32,50,80,125,r ,p,m |
20.32.50.80.r.p.m |
|
滑枕垂直调整距离 |
Vertical ajustment of ram |
230mm |
315mm |
|
滑枕倾斜角度 |
Inclination of ram |
0-8度 |
0-8度 |
|
刀头支承面至床身前壁间距离 |
Distance between tool holdingsurface and column front |
485mm |
600mm |
|
插刀杆最大尺寸(宽*高) |
Max.tool shank size (W*H) |
25*40mm |
25*40mm |
|
工作台直径 |
Table diameter |
500mm |
630mm |
|
工作台面至滑架下端间距离 |
Distance between table surface and low end of ram |
320mm |
490mm |
|
工作台最大纵向移动距离(机动/手动) |
Max.longitudinal travel of table |
400/450mm |
480/620mm |
|
工作台最大横向移动距离(机动/手动) |
Max.cross travel of table |
450/500mm |
480/560mm |
|
工作台最大回转角度 |
Max.Rotary angle of table | ±360度 | ±360度 |
| 工作台纵横机动进给范围 | Range of table longitudinal and cross power feeds | 0.08-1.21mm |
0.08-1.21mm |
|
工作台回转进给范围 |
Range of table power feeds |
0.052-0.783 |
0.052-0.783 |
|
主电动机功率 |
Power of rapid drive motor |
3kw |
4kw |
|
主电动机转速 |
Rotating speeed of main drive motor |
1430r.p.m |
960r.p.m |
|
机床轮廓尺寸(长*宽*高) |
Overall dimensions (L*W*H) |
18355*1305*1980mm |
2180*1505*2285mm |
|
机床重量(约) |
Weight(approx) |
2400kg |
3500kg |
